如果要旋鈕調光，飛利明1-10V旋鈕調光燈具，可帶來全新穩定的調光體驗！
各種1-10V調光燈具: 請LINE洽詢

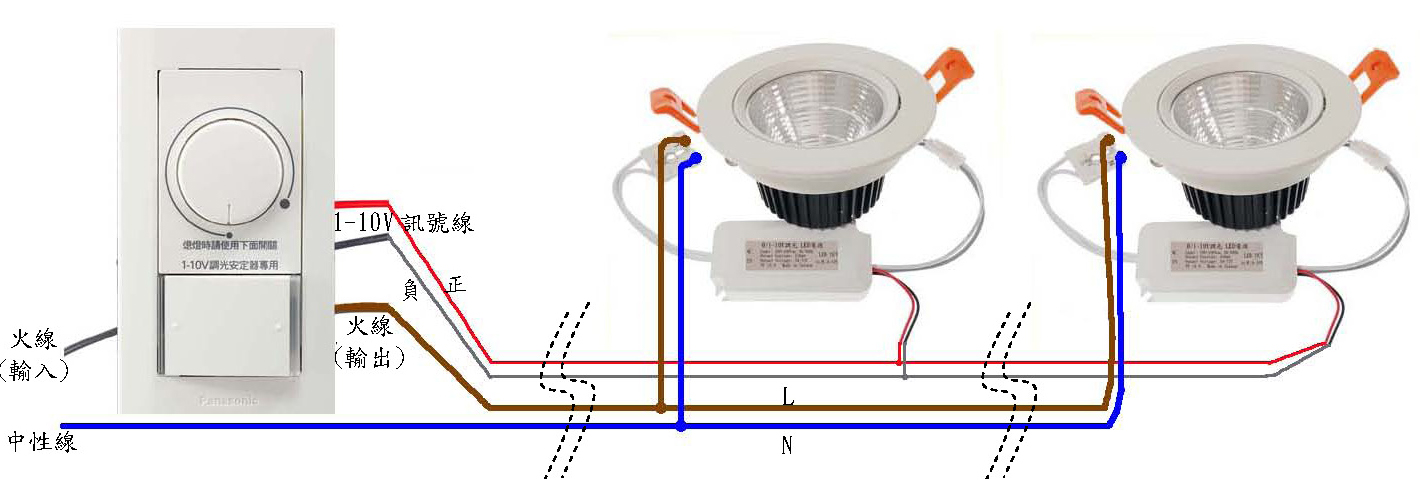

1-10V旋鈕調光接線說明
調光器:1-10V旋鈕調光器，須額外接兩條訊號線
LED燈: 必須1-10V的LED燈，除了LN電源接入，還要有1-10V的訊號輸入
配線方式: 四芯配線(兩芯LN電源+兩芯1-10V訊號)
1-10V與0-10V的應用場合
1-10V調光:

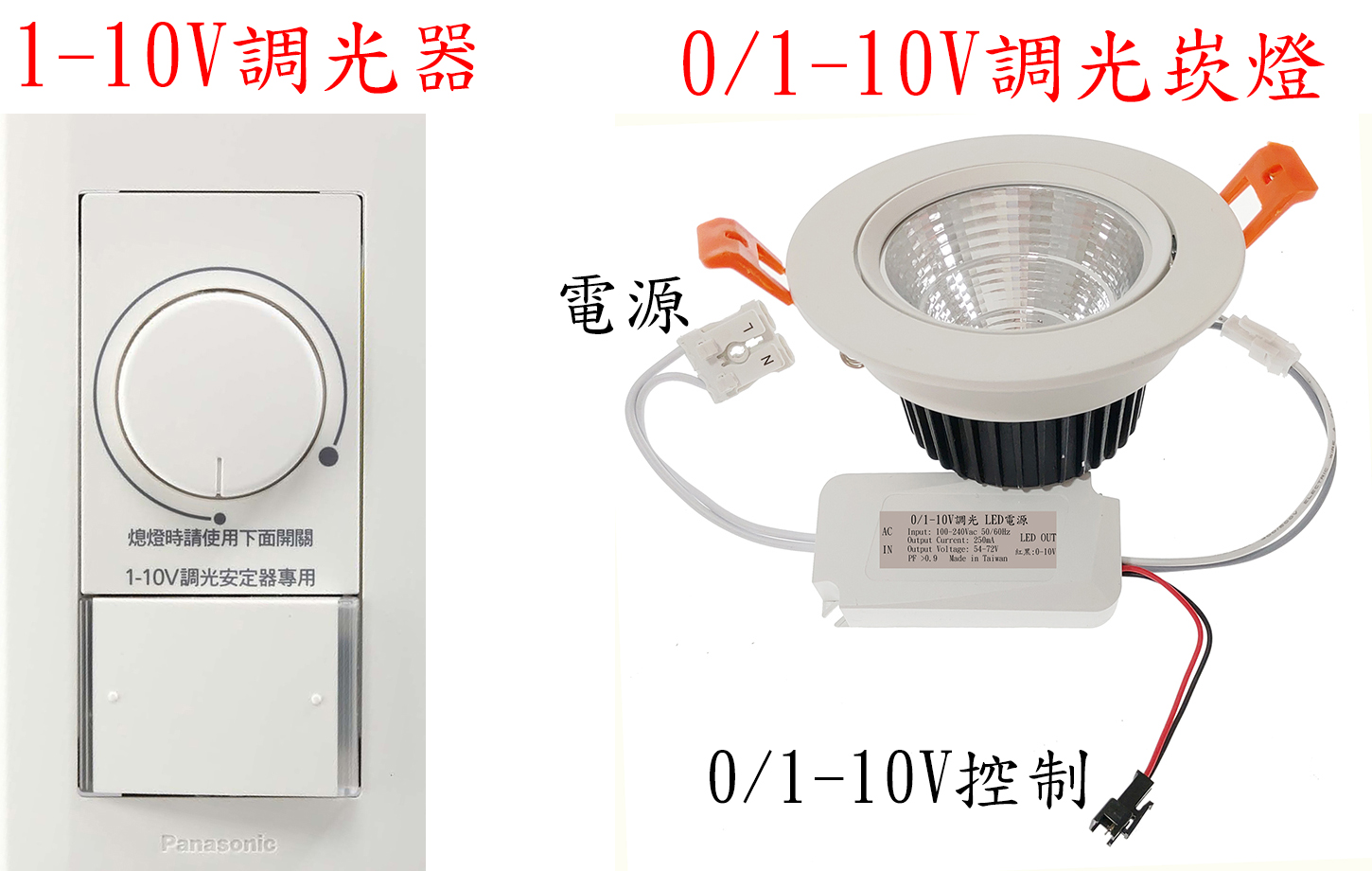

- 通常搭配1-10V旋鈕調光器使用。例如下圖是 Panasonic的 WTDF57626調光器，要注意面板上有標示1-10V專用，否則容易誤買成TRIAC調光器。
- 當控制電壓低於1V時(或是旋鈕轉到最左)，不必斷電也能熄燈。
0-10V調光:
- 通常搭配控制系統使用。
- 因為控制電壓都>0V，所以一定要斷電才能熄燈。

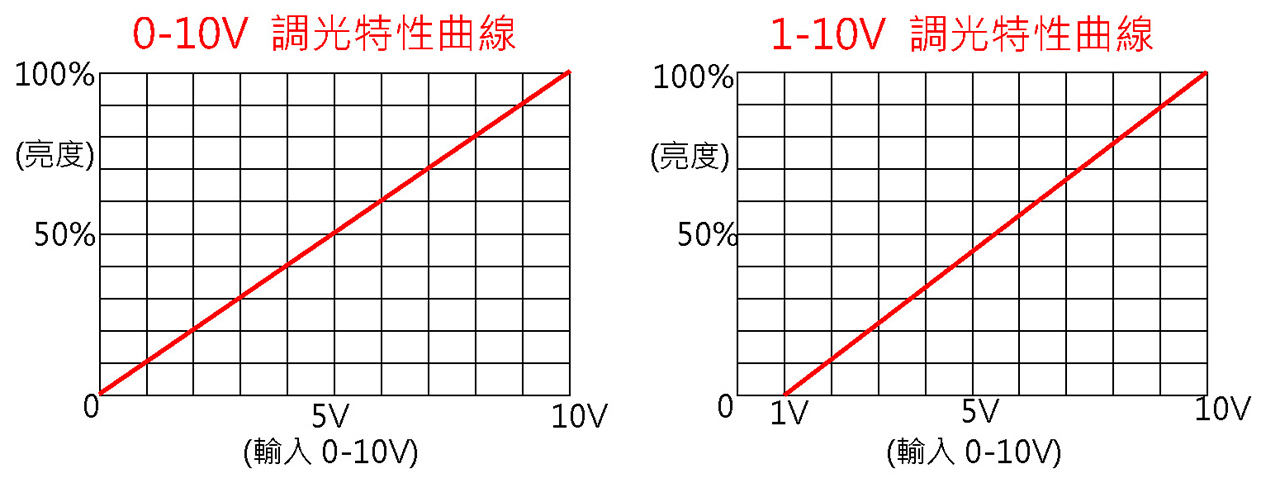

1-10V與0-10V的訊號差異
| 特性 | 0-10V 控制訊號 | 1-10V 控制訊號 |
| 起始電壓 | 0V → 0% 亮度 | 1V → 0% 亮度 |
| 線性對應 | 0V = 0%、1V = 10%、…10V = 100% | 1V = 0%、1.9V ≈ 10%、…10V = 100% |
| 調光方式 | 主動式：控制器輸出電壓，燈具被動接收 | 被動式：可變電阻改變輸出電壓訊號 |
| 常見使用 | 大型燈控系統、工程應用 | 旋鈕調光器、小型照明調光 |
| 外觀/操作 | 多為控制器面板或系統控制器 | 類似 TRIAC 旋鈕，可直接旋轉調光 |
1-10V vs TRIAC 調光的優缺點
相較於 TRIAC 旋鈕調光的優缺點
優點
- 穩定耐用：燈光不閃爍，調光表現平順。
- 相容性高：不挑調光器，都能用不會有怪問題。
- 電壓通用：支援 100~240V 電源，適用範圍廣。
缺點
安裝較麻煩：除了原本的電源線外，還需額外接兩條 1-10V 控制訊號線。
0-10V/1-10V 如何調色?
0-10V或1-10V如何具備色溫變化能力呢? 這裡歸納了以下三種方法
1. WW/CW 模式(雙控制訊號):
WW是控制黃光的0-10V，CW是控制白光的0-10V，各自獨立控制。因此控制器需要依據要設定的亮度及色溫，計算出適合的控制準位再輸出給燈具。燈具實際上就是等於兩組獨立的0-10V變壓器，各自驅動著混光用的白光和黃光LED。
2. DIM/CCT 模式(雙控制訊號):
整合型控制，DIM 控制亮度，CCT 控制色溫。控制器將使用者想要的亮度置於 DIM 的訊號，想要的色溫直接置於 CCT 訊號，較為直接，控制上不需額外計算程序。
3.三色溫無段調光(單控制訊號):
低角度轉動: 白光由暗到亮的無段調光
中角度轉動: 柔光由亮到暗的無段調光
高角度轉動: 黃光由暗到亮的無段調光
如下面影片展示
