利用1-10V調光器或是0-10V的控制系統調光:
0-10V / 1-10V 調光是一種常見的照明控制方式，其中燈具端的變壓器除了提供電源之外，還需要額外的控制訊號線，這訊號由控制器主動或被動提供，是一個範圍在0V至10V之間的直流電壓，控制電壓達10V時，燈具輸出100%亮度；控制電壓達0V(1-10V為1V)時，燈具輸出0%亮度。

點擊: 各種0/1-10V燈具產品介紹

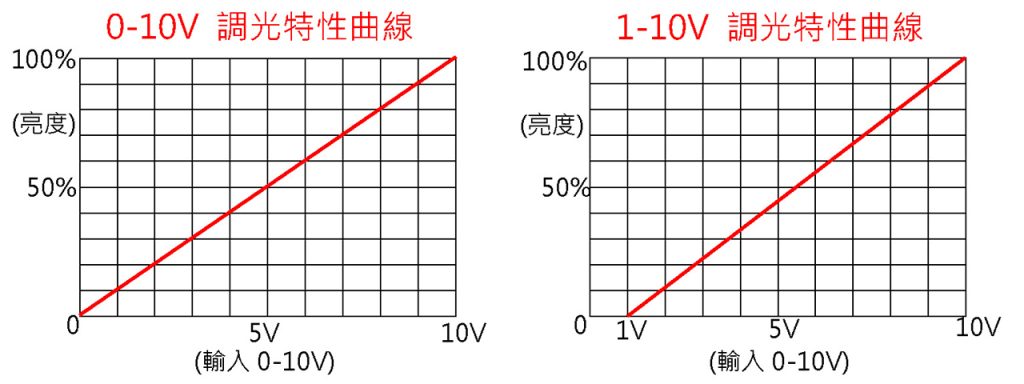

0-10V控制： 0V對應0%亮度、1V對應10%亮度，一直到10V對應100%亮度，呈現線性對應的調光方式，如下左圖: 0-10V調光特性曲線。
1-10V控制： 1V對應0%亮度、2V對應11.1%亮度，一直到10V對應100%亮度，也是線性對應的調光方式，如下右圖: 1-10V調光特性曲線。

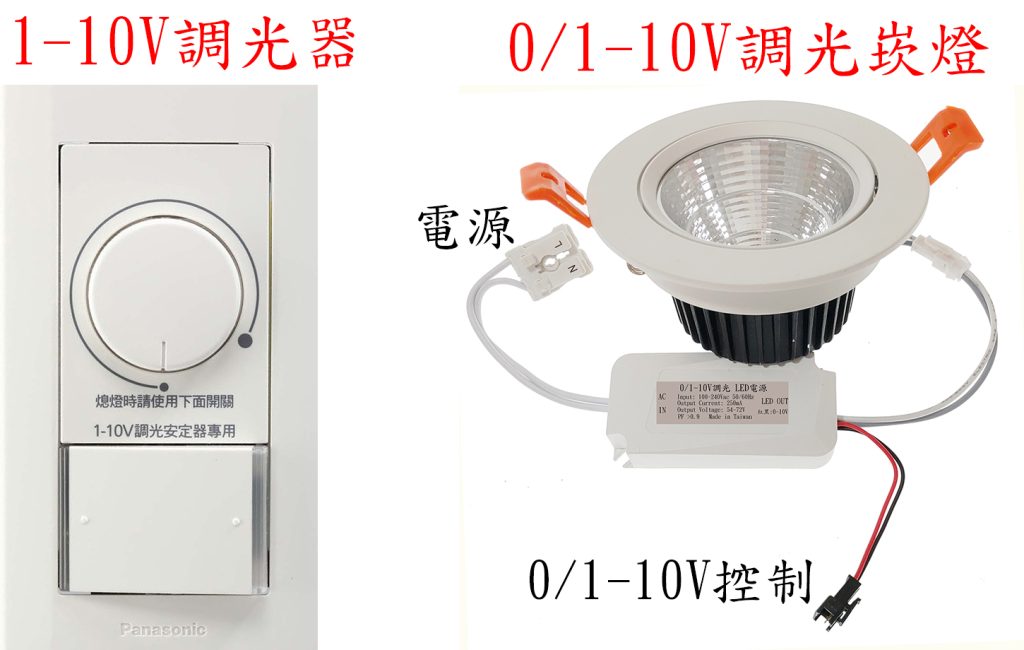

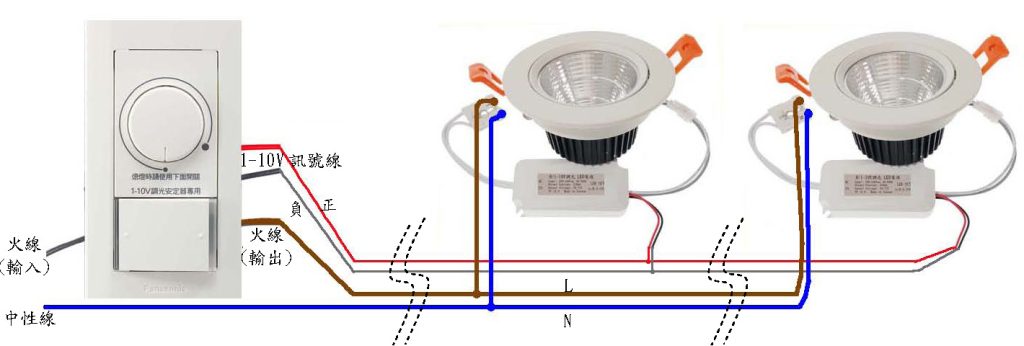

一般來說，燈控系統以主動式0-10V為主，而調光器搭配通常是以被動式1-10V控制為主。1-10V調光器的外觀和TRIAC調光器相似，都有可變電阻的旋鈕，方便操作調光。不同的是，這個可變電阻調整的是0-10V被動式訊號高低，而不是交流電導通相位。調光器的背後除了電源開關的火線，還會有1-10V的一對控制線，都需要連接至燈具處。

優點:
相對於TRIAC調光，0-10V / 1-10V 是較穩定的方式。

缺點:
1.需專用控制訊號線，安裝上較為麻繁。
2.許多支援0-10V/1-10V的LED變壓器，因主、被動設計差異，仍有各種相容性問題。

0-10V/1-10V 如何調色?
至於0-10V/1-10V要如何調色? 若要同時調光又調色，控制訊號線就需要三條線，有兩組控制訊號（一條是共接線）。控制上有兩種模式:
1. WW/CW 模式(雙驅動器設計):
WW是控制黃光的0-10V，CW是控制白光的0-10V，各自獨立控制。因此控制器需要依據要設定的亮度及色溫，計算出適合的控制準位再輸出給燈具。燈具實際上就是等於兩組獨立的0-10V變壓器，各自驅動著混光用的白光和黃光LED。
2. DIM/CCT 模式(單驅動器設計):
整合型控制，DIM 控制亮度，CCT 控制色溫。控制器將使用者想要的亮度置於 DIM 的訊號，想要的色溫直接置於 CCT 訊號，較為直接，控制上不需額外計算程序。
